플랜지 규격비교

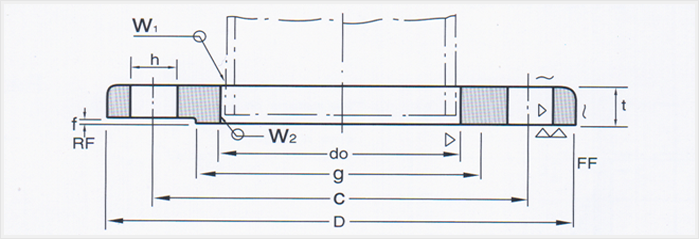

| 구 경(mm) | 구 분 | 외 경(D) | 내 경(do) | 두 께(t) | RF(f) | P.C.D(C) | 볼트 홀 수 | 홀 지름(h) |
|---|---|---|---|---|---|---|---|---|
| 20 | KS 10K | 100 | 27.7 | 14 | 1 | 75 | 4 | 15 |
| DIN 16bar | 105 | 26.9 | 16 | 2 | 75 | 4 | 14 | |
| KSD 4308 | ||||||||
| 25 | KS 10K | 125 | 34.5 | 14 | 1 | 90 | 4 | 19 |
| DIN 16bar | 115 | 33.7 | 16 | 2 | 85 | 4 | 14 | |
| KSD 4308 | ||||||||
| 40 | KS 10K | 140 | 49.1 | 16 | 2 | 105 | 4 | 19 |
| DIN 16bar | 150 | 48.3 | 16 | 3 | 110 | 4 | 18 | |
| KSD 4308 | ||||||||
| 50 | KS 10K | 155 | 61.1 | 16 | 2 | 120 | 4 | 19 |
| DIN 16bar | 165 | 60.3 | 18 | 3 | 125 | 4 | 18 | |
| KSD 4308 | 155 | 61.1 | 16 | 2 | 120 | 4 | 19 | |
| 65 | KS 10K | 175 | 77.1 | 18 | 2 | 140 | 4 | 19 |
| DIN 16bar | 185 | 76.1 | 18 | 3 | 145 | 4 | 18 | |
| KSD 4308 | 4 | |||||||
| 80 | KS 10K | 185 | 90 | 18 | 2 | 150 | 8 | 19 |
| DIN 16bar | 200 | 88.9 | 20 | 3 | 160 | 8 | 18 | |
| KSD 4308 | 200 | 90 | 19 | 3 | 160 | 4 | 19 | |
| 100 | KS 10K | 210 | 115.4 | 18 | 2 | 175 | 8 | 19 |
| DIN 16bar | 220 | 114.3 | 20 | 3 | 180 | 8 | 18 | |
| KSD 4308 | 220 | 115.4 | 19 | 3 | 180 | 8 | 19 | |
| 125 | KS 10K | 250 | 141.2 | 20 | 2 | 210 | 8 | 23 |
| DIN 16bar | 250 | 139.7 | 22 | 3 | 210 | 8 | 18 | |
| KSD 4308 | 250 | 141.2 | 19 | 3 | 210 | 8 | 19 | |
| 150 | KS 10K | 280 | 166.6 | 22 | 2 | 240 | 8 | 23 |
| DIN 16bar | 285 | 168.3 | 22 | 3 | 240 | 8 | 23 | |
| KSD 4308 | 285 | 166.6 | 19 | 3 | 240 | 8 | 23 | |
| 200 | KS 10K | 330 | 218 | 22 | 2 | 290 | 12 | 23 |
| DIN 16bar | 340 | 219.1 | 24 | 3 | 295 | 12 | 23 | |
| KSD 4308 | 340 | 218 | 20 | 3 | 295 | 8 | 23 | |
| 250 | KS 10K | 400 | 269.5 | 24 | 2 | 355 | 12 | 25 |
| DIN 16bar | 405 | 273 | 26 | 3 | 355 | 12 | 27 | |
| KSD 4308 | 395 | 269.5 | 22 | 3 | 350 | 12 | 23 | |
| 300 | KS 10K | 445 | 321 | 24 | 3 | 400 | 16 | 25 |
| DIN 16bar | 460 | 323.9 | 28 | 4 | 410 | 12 | 27 | |
| KSD 4308 | 445 | 321 | 24 | 4 | 400 | 12 | 23 |
