홈  > 기술자료 > 수도미터의 분류

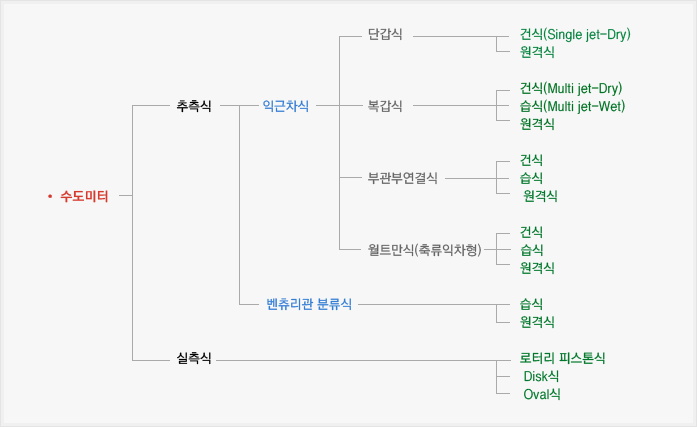

수도미터의 분류

  • 실측식 : 물을 일정 체적식 담아서 측정하는 방식입니다.
  • 추측식 : 유속 또는 익근차의 회전 속도에 따라 실제 유량을 간접적으로 측정하는 방식입니다.
  • 단갑식 : 유수가 한 개의 유입구를 통하여 임펠러(익차)에 회전을 주는 방식입니다.
  • 복갑식 : 유수가 하부외갑의 유입구를 통과하여 여러개의 유입구를 가지고 있는 하부내갑을 통과하여 임펠러(익차)에 회전을주는 방식입니다.
  • 습 식 : 유수가 눈금판까지 잠기는 방식입니다.
  • 건 식 : 유수가 눈금판에 스며 들지 않는 방식입니다.
  • 액봉직독식 : ㎥이상의 문자차가 특수액으로 봉합 되어 있고 숫자로 지시량을 표시하는 방식입니다.
  • 원 격 식 : 미터의 지시량을 전기적 신호로 바꾸어 전송선을 따라 멀리 떨어져 있는 원격지시부에 전달하여 실량을 적산 표시하는 방식입니다.

수도미터에 사용되는 용어

  • 실 량 : 시간과 무관하게 수도미터를 통과한 물의 총량
  • 지시량 : 실량에 대응하여 수도미터가 지시한 물의 총량
  • 유 량(Q) : 단위 시간동안 수도미터를 통과한 물의 실량
  • 과부하유량(Q₄) : 짧은 시간동안 최대 허용오차를 초과하지 않고 작동 될 수 있는 가장 높은 유량으로 이후에는 정상의 상태로 작동되어야 한다.
  • 최대유량( Q₃) : 정격 작동 조건하에서의 가장 높은 유량, 여기서 정격 작동이란 미터가 최대 허용오차를 초과하지 않고 안전하게 운전 할 수 있는 요구 조건을 의미한다.
  • 변이유량( Q₂) : Q₁과 Q₃사이에 위치하는 유량으로 최대 허용오차가 큰 영역과 작은 영역으로 구분 되어지는 유량
  • 최소유량( Q₁) : 미터가 최대 허용오차를 초과하지 않고 작동 될 수 있는 가장 낮은 유량
  • 최대허용온도 : 미터가 성능과 기능을 유지하면서 정격 작동하에서 영구적으로 견딜 수 있는 물의 최고 온도
  • 최대허용압력 : 수도미터가 성능과 기능을 유지하면서 정격 작동하에서 영구적으로 견딜 수 있는 물의 최고 내부 압력
  • 내압시험압력 : 17.5kgf/㎠으로 1분간 시험

수도미터에 사용되는 단어 설명

  • 압 력 : 단위 면적당 작용하는 힘 Pa(Pascal), kgf/㎠, mAq입니다.
  • 1kgf/㎠ (중력단위) = 10mAq (물의 높이)
  • 1kgf 란 질량 1kg이 중력 가속도 9.8 m/㎠ 을 받을 때의 힘입니다.
  • 유 량 : 단위 시간당 통과되는 유체의 량 (체적)
  • 1㎥/h : 한시간에 흐르는 물의 량이 1미터의 세제곱의 체적입니다.
  • 1㎥ = 1,000ℓ = 1,000,000㎤ (㎖, cc) = 1,000kgf(순수한 물)
