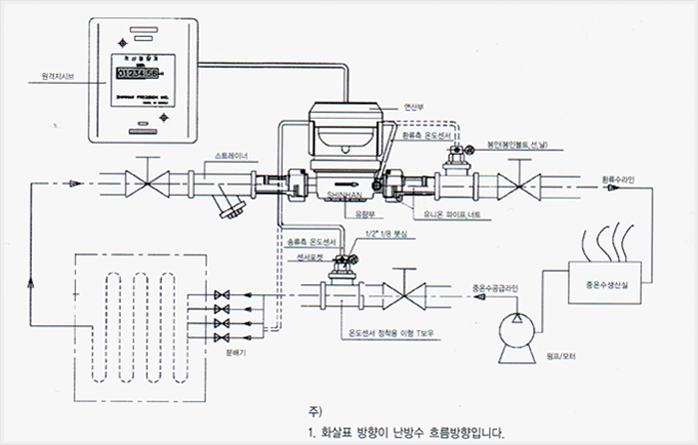

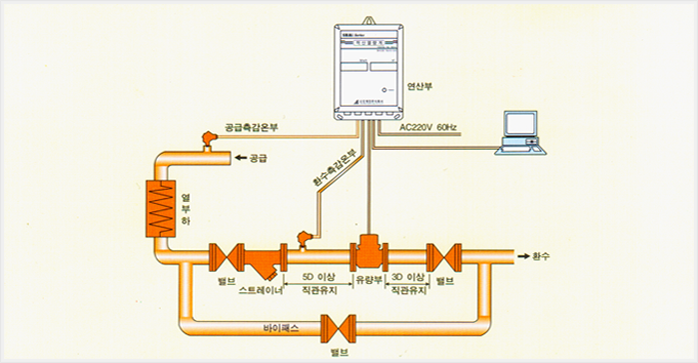

적산열량계 설치 배관도 및 유의사항
- 유지/보수 및 점검이 용이한 곳을 선정하여 충분한 공간을 확보하고 직사광선, 습기, 먼지, 진동이 심한 곳을 피해 주십시오.
- 열량계는 반드시 환류측에 지면과 수평으로 설치하고 미터 앞에는 스트레이너(40Mesh이상)를 설치하십시오.
- 유량부 대신 미터 규격과 동일한 임시 파이프를 설치하여 모든 밸브를 천천히 열고 배관 내 이물질, 공기등을 제거하고 스트레이너 청소도 동시에 실시하여 주십시오.
- 열량계의 유량부를 환류측에 열매체의 흐름방향과 일치하도록 수평으로 설치하십시오.
- 감온부(온도 센서)는 센서 포켓에 완전 밀착 되도록 넣고 고정피스(봉인볼트)로 가볍게 조여주십시오.
- 연산부와 지시부의 케이블 연결시 배선색이 일치하도록 결선하여 주십시오.
