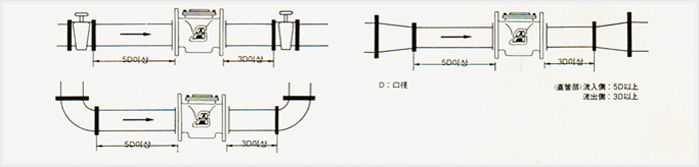

대형 수도미터 설치 배관도 및 유의사항

• Reducer 및 Elbow를 사용하여야 할 경우에는 미터의 전단에 미터 구경의 5배, 후단에는 미터 구경의 3배의 직관부를 유지해 주십시오.
• 미터의 전, 후에 급격하게 배관 상 변화를 주지 않도록 하여주십시오.
• 유량부 보호를 위해 유량부 전단에 필히 스트레이너를 설치하여 주십시오.
• 유량부는 연산부 명판에 표기된 설치 위치를 반드시 확인 하신 후 지정된 위치에 설치하여 주시고 화살표 방향에 주의하십시오.
